ОБЛАСТЬ ПРИМЕНЕНИЯ

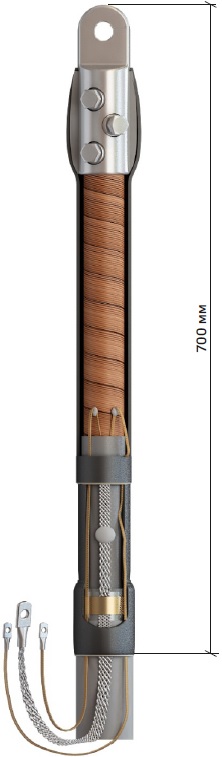

Муфты концевые термоусаживаемые типа КТТО-1 внутренней и наружной установки, предназначены для оконцевания разделок 1-но жильных силовых кабелей на постоянное напряжение 1кВ, с бумажной или пластмассовой изоляцией, с алюминиевыми или медными жилами сечением от 500 до 800мм² типа: ААГУ-1, ААШвУ-1, ААБлУ-1, АПвВГ-1, ВБВ-1, ПвБВ-1, АВБВ-1 и т.д. Муфты эксплуатируются при температуре окружающей среды от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС.
КОМПЛЕКТАЦИИ
Муфты оснащены полным набором основных и вспомогательных комплектующих. Применяемые болтовые наконечники изготовлены из сплава Д16Т. В стандартном комплекте используется комбинированная система присоединения заземляющего проводника (пайка и пружина). По требованию заказчика возможны изменения в стандартном комплекте, а именно:
- комплектация с непаянной системой присоединения заземления;
- комплектоваться наконечниками покрытыми специальным оловянированным составом с болтами изготовленными из латуни с олово-кадмиевым покрытием.
МОНТАЖ
Монтаж муфты осуществляется с помощью газовой горелки или технического фена. Подготовка и разделка кабеля выполняется согласно размерам указанным в инструкции по монтажу. Заземляющий проводник припаивается к металлической оболочке и присоединяется к бронелентам с помощью пружины постоянного давления. Контрольные жилы наращиваются медными проводниками. Узел присоединения заземления герметизируется специальными лентами и термоусаживаемой манжетой. На токопроводящую жилу устанавливается болтовой наконечник со срывными головками. Поверх наконечника подматывается специальная мастика обеспечивающая надежную герметизацию муфты. На тело муфты устанавливается термоусаживаемая изоляционная трубка с клеевым подслоем, обеспечивающая надежную герметизацию муфты.
| Марка |
Рабочее
напряжение,
кВ
|
Сечение
жил, мм²
|
Кол-во
жил в
кабеле
|
Размер
упаковки
(Д/Ш/В), мм
|
Вес
брутто,
кг
|
| 1КТТО-1-500/630 - КАМА
1КТТО-1-800 - КАМА |
1
1
|
500/630
800
|
1
1
|
1256/187/135
1256/187/135
|
1,4
1,7
|
Для заказа нестандартной или другой комплектации к маркировке муфты добавляются следующие сокращения:
н/з - комплектация с системой непаянного заземления
л/н - комплектация с лужеными наконечниками и латунными болтами
