Монтажные провода: технические характеристики и способы маркировки

Монтажные провода предназначены для подключения электрических приборов и организации схем различной сложности. Их применяют в бытовой технике, промышленном, строительном и транспортном оборудовании. Благодаря особой гибкости и сечению до 26 мм легко укладываются в любые приборы и устройства. Рассмотрим основные виды монтажных проводов, их технические характеристики и область применения.

Технические характеристики монтажных проводов

В зависимости от вида и назначения монтажные провода имеют различные технические характеристики. Их классифицируют по:

• Температурному диапазону — рабочая температура составляет от - 80 до + 250 ℃.

• Пиковому рабочему напряжению — 400–900 В.

• Сопротивлению изоляции — минимальное значение 10 МОм/км.

• Структуре — бывают однопроволочными и многопроволочными.

• Радиусу изгиба — рассчитывается по формуле 12,5x∅ провода и составляет не менее 15 наружных диаметров для одножильный и 12 — для многожильных.

• Способу монтажа — открытого и скрытого типа;

• Типу проводников — жила из меди, алюминия или сплавов металлов: алюмель, хромель.

Также различают проводниковую продукцию по материалу изоляции и оболочки, диаметру сечения жил и условиям эксплуатации — водонепроницаемые и огнеупорные.

Маркировка

При маркировке монтажного провода на первое место ставят букву М, исключение составляют некоторые пластмассовые модели — в них М отсутствует. Следующие буквы обозначают вид изоляции:

• В — ПВХ-пластикат;

• П — полиэтилен;

• С — стекловолокно;

• К — капрон;

• Ц — пленочная;

• Ш — полиамидный шелк.

Пленочная и стекловолокнистая изоляция подходят для электроустановок напряжением 127–220 В. ПВХ, ПЭТ и комбинированная — до 1500 В постоянного и 1000 В переменного тока.

Также указывают вид провода:

• Э (после М) — эмалированный;

• Л — лакированный;

• Д — с двойной обмоткой.

Буква Э в конце маркировки означает наличие экрана, цифры — количество и площадь сечения жил.

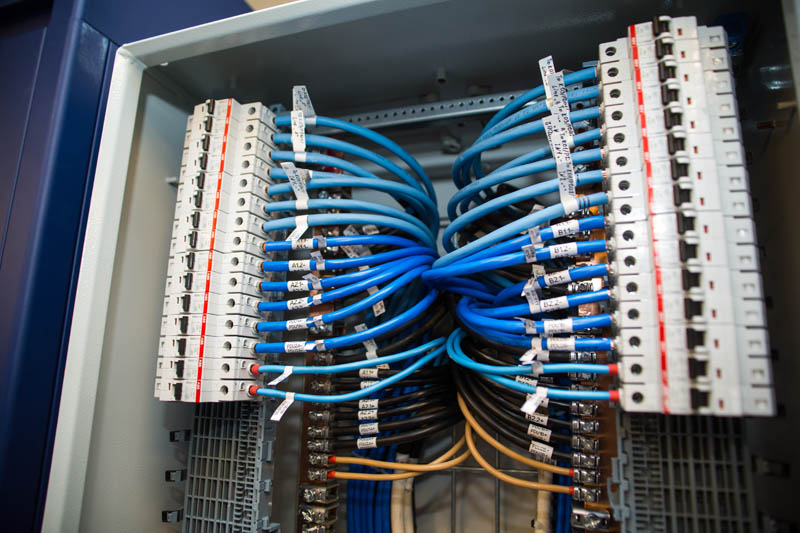

При производстве кабельно-проводниковых изделий обозначения наносят на оболочку с помощью печати. При монтаже — вешают бирки, самоламинирующиеся маркеры, флажки, ярлыки, стяжки, клипсы, термоусадочные трубки. Это позволяет быстрее выбирать способ ремонта и подходящие инструменты при поломке линии.

Популярные виды монтажных проводов

Популярностью пользуются монтажные провода:

• МГШВ — оснащен медной луженой жилой 4 или 5 класса гибкости, покрытой тонкими полиэфирными нитями. Устойчив к ударным и вибрационным нагрузкам, повышенной влажности и перепадам температур -70–+80 ℃. Применяют для межблочных и внутриблочных соединений электроприборов и различной аппаратуры.

• ПСДКТ — используют для изготовления обмоток в оборудовании, которое подвергается высоким нагрузкам в процессе работы — трансформаторах, электродвигателях и гидрогенераторах. В зависимости от толщины провода имеет пробивное напряжение 350–550 В. Устойчив к перепадам температур от -60 до +200 ℃. Токопроводящая жила выполнена из меди, диаметр — 1–5,2 мм.

• ПТФФЭ — предназначен для подключения термопар к измерительным приборам. Состоит из пары многопроволочных жил с фторопластовой изоляцией, имеет экран из луженой оплетки. Рабочая температура — -80–+200 ℃. Срок службы составляет около 15 лет.

• ВПП — гибкий провод с изоляцией и оболочкой из полиэтилена. Токопроводящая жила из меди. Используют для подключения водопогружных двигателей к электросетям переменного тока на напряжение 380–660 В.

В монтаже электрооборудования и машинных станков также используют монтажные провода с алюминиевой жилой АПВ различного сечения — 25, 35, 50, 70 и 95 мм².

При выборе типа монтажного проводника, учитывайте условия, в которых он будет эксплуатироваться. Если оборудование расположено во влажной среде, под прямыми солнечными лучами или в сельскохозяйственных и промышленных комплексах, где могут обитать грызуны, выбирайте провода или кабели с изоляцией из ПВХ пластиката. Они имеют повышенную огне- и водостойкость и добавки с неприятным химическим запахом, отпугивающим вредителей.
