Кабель для электропроводки в доме: на что обратить внимание при выборе?

При строительстве или капитальном ремонте часто возникает вопрос: как выбрать кабель для электропроводки в доме? Какими характеристиками он должен обладать? Даже опытные электрики иногда теряются в многообразии видов вариантов. Чтобы правильно подобрать необходимый электрокабель, рассмотрим основные параметры, на которые нужно обратить внимание.

Что нужно сделать перед покупкой кабеля?

Перед тем, как купить электрокабель и приступить к укладке, рекомендуем выполнить следующее:

• составить план проводки — продумайте количество и места расположения электроточек для подключения розеток, выключателей и светильников;

• рассчитать мощность приборов — суммируйте количество электроэнергии, которое потребляют приборы на линии. Эти данные указаны в техпаспорте или на корпусе изделия. Далее сумму разделите на 220 В. Так вы рассчитаете требуемый ток и подберете кабель подходящего сечения. Если планируете устанавливать теплый электрический пол, обязательно учитывайте его при расчетах;

• спроектировать длину и расположение линии — подсчитайте примерное количество кабеля с учетом высоты расположения линии и количества электроточек. Если укладывать проводку по стене, то необходимо отступить 15–30 см от потолка. Места размещения розеток и выключателей выбирают по желанию.

Схему электропроводки можно составить самостоятельно или обратиться за помощью к инженерам-электрикам. По завершению ремонтных работ обязательно сохраните проект расположения проводки — используя его вы сможете установить подвесные ящики и различные крепежи на стену без риска повредить линию.

Внутренняя электропроводка в доме и квартире

Качественная проводка является гарантом безопасности и комфорта жителей дома. Она должна:

• доставлять электроэнергию в необходимом количестве даже в самые отдаленные части линии;

• быть пожаростойкой и безопасной.

Чтобы не бояться поражения током или возгорания кабеля, необходимо правильно выбирать проводник электроэнергии. При покупке учитывайте гибкость электрокабеля, размер сечения, материал жилы и изоляции — от этих параметров зависит проводимость и безопасность кабельной линии.

Какой должна быть кабельная жила?

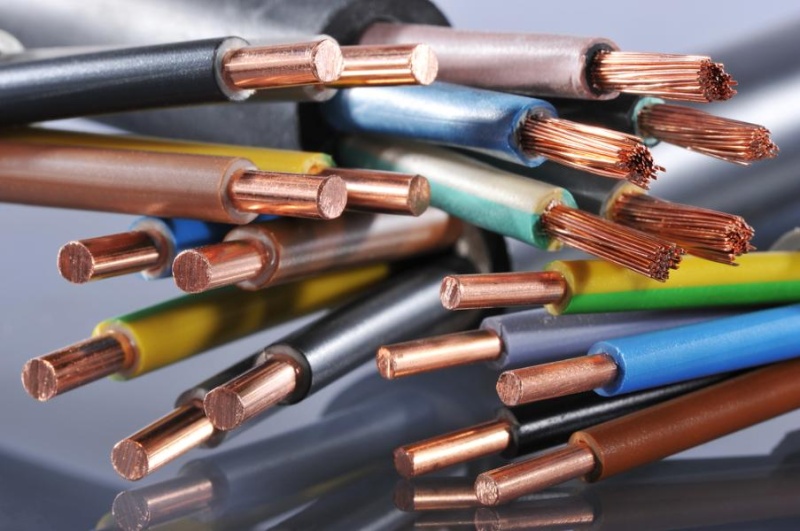

Кабельная жила — это металлическая проволока, которая находится в сердцевине кабеля и отвечает за проводимость тока. Для домашней проводки больше всего подходят трехжильные модели.

По составу токопроводящая жила бывает:

• медная — отличается высокой тепло- и токопроводностью, устойчива к образованию коррозии и имеет долгий срок службы от 30 до 35 лет. Электрокабель с медной жилой легко укладывать, так как он не боится заломов и скручиваний;

• алюминиевая — все реже применяется при укладке проводки в частных домах и квартирах, так как имеет хрупкую структуру и при скручивании может треснуть. Срок эксплуатации составляет 10–15 лет. Из плюсов — дешевая и легкая по сравнению с медной.

Благодаря качественным характеристикам проводники с медью отлично подходят для монтажа электрических линий в частных домах и квартирах. Алюминиевые кабели в основном используют для прокладки электромагистралей в грунте или под водой.

На что влияет сечение кабеля?

Под сечением подразумевают способность проводника пропускать ток определенной мощности. Чем больше диаметр сечения — тем выше пропускная способность и меньше сопротивление. Если диаметр не соответствует токовой нагрузке, происходит оплавление изоляции и короткое замыкание. Поэтому нужно выбирать кабель с большей пропускной способностью, чтобы при подключении множества электроприборов не создать перенапряжение в сети.

Сечение измеряется в квадратных миллиметрах и составляет 8–10 А для медного кабеля и 5 А — для алюминия. Для розеток в квартире и доме рекомендуют использовать кабель с площадью сечения 2,5 мм², для освещения — 1,5 мм².

Размер сечения производитель указывает на оболочке кабельной продукции. Также можно рассчитать его самостоятельно, используя специальные формулы. Их можно найти в интернете в свободном доступе — достаточно ввести запрос в поисковой строке «Формулы для расчета сечения кабеля».

Изоляция и оболочка многожильного кабеля

Защита многожильного электрокабеля представляет собой покрытие из ПВХ-пластиката или сшитого полимера. Первый слой называется изоляцией и покрывает по отдельности каждую жилу, не допуская короткого замыкания; второй — оболочкой, которая защищает кабель от внешних воздействий.

Для электрической проводки выбирайте кабели с двойной защитой: не менее 0,6 мм — для изоляции и 1,8 мм — для оболочки.

Популярные модели электрокабелей для внутренней проводки

Востребованными марками для прокладки внутренней электропроводки являются NYM и ВВГ.

ВВГ

Медный кабель ВВГ в зависимости от типа имеет 1–5 жил и сечение 0,5–10 мм². Номинальное напряжение составляет 450–750 В. Обладает хорошей гибкостью и устойчивостью к механическим воздействиям. Подходит для укладки как в сухих, так и помещениях с повышенной влажностью. Также ВВГ иногда используется в закрытых каналах при прокладке электрических линий в грунте.

Выпускают ВВГ в нескольких модификациях:

• ВВГ — основной тип с ПВХ-оболочкой;

• ВВГнг — с самозатухающим покрытием, негорючий;

• ВВГнг-LS — с пониженным дымовыделением, самозатухающий.

Для удобства маркировки жилы ВВг окрашивают в различные цвета: заземление имеет желто-зеленую изоляцию, нулевой провод — голубую. Фазы бывают различного цвета без строгой привязки к стандарту.

NYM

Номинальное напряжение кабельной продукции NYM составляет 660 В. Ее выпускают в различных конфигурациях. NYM бывают многожильными однопроволочными и многопроволочными. Однопроволочные производят с сечением 0,5–10 мм², многопроволочные — от 16 мм².

Негорючесть кабелю обеспечивает резиновая прослойка между изолированными жилами. Характеризуется электрокабель слабым задымлением и самозатуханием при возгорании, не выделяет опасных веществ.

Не выбирайте для монтажа внутренней проводки кабельную продукция типа ПВС, ПВВП, ШВВП. Эти модели обладают низкой устойчивостью к воспламенению и больше подходят для подключения бытовых приборов к сети.

Чтобы сориентироваться, подойдет ли кабель для электропроводки вашего дома, изучите маркировку. На оболочке кабельного изделия производитель указывает основные характеристики: марку, величину сечения и соответствие ГОСТу или техусловиям. Исходя из этих данных можно выбрать кабель, который будет полностью соответствовать нужным параметрам.
